南芯推出集成Power MOS同步升降压变换器-SC8723/8724
2022-05-31

SC8723 采用QFN3X3-22 封装，支持2.7V-22V 输入电压，3V-22V 输出电压，支持10A 平均电感电流。芯片内部集成Power MOS，具有外部使能控制，可以方便的调节输出限流，支持外部调节环路补偿来适应不同参数，应用灵活的同时也降低整体解决方案的成本和体积。

为了支持PD适配器，移动电源等对功耗/散热有更高要求的应用，我们也同步推出了QFN4X4封装的SC8724。在保持SC8723所有特性的前提下，具有更好的散热性能。

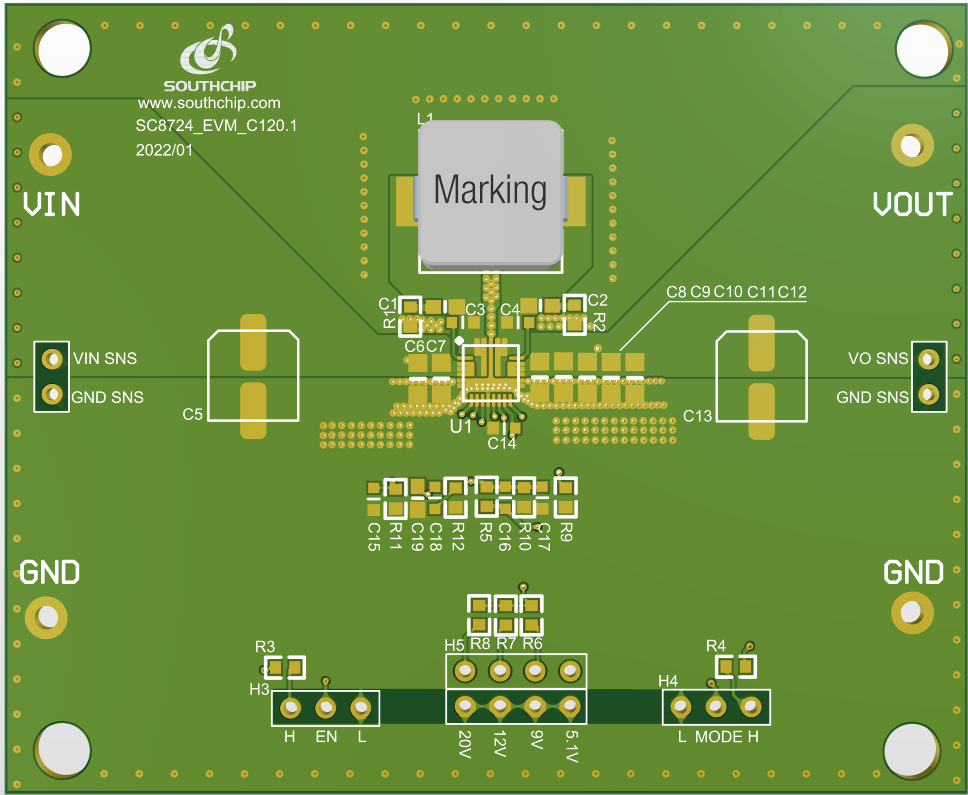

SC8724 DEMO 展示

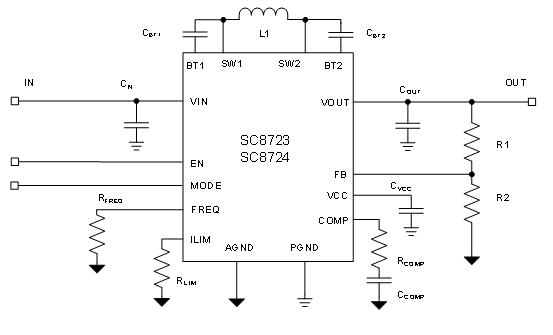

SC8723/SC8724 典型应用原理图如下：

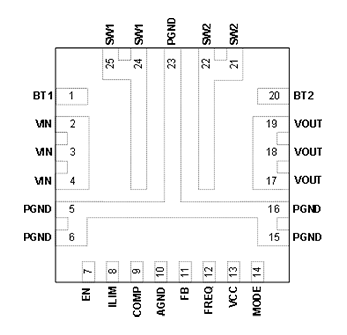

SC8723/SC8724的Pinout如下：

参数特性

● 集成低导通阻抗Power MOS（17mΩ/22mΩ），转换效率高

● 支持2.7V-22V宽范围输入，3-22V宽范围输出

● 支持最大10A平均电感电流

● 250kHz/500kHz/750kHz/1MHz开关频率可选

● 可调输出限流

● 内置软启动

● 外部补偿

● EN使能控制及可编程输入欠压保护

● PSM/FPWM可选

● 高效率同步升降压DC-DC

○ 输入5V ，输出5V3A，效率95.5%

○ 输入20V，输出5V3A，效率93.4%

● 多重保护机制

○ 输入欠压保护

○ FB短路保护

○ 输入过压保护、输出动态和绝对过压保护

○ 输出短路保护

○ 过温保护

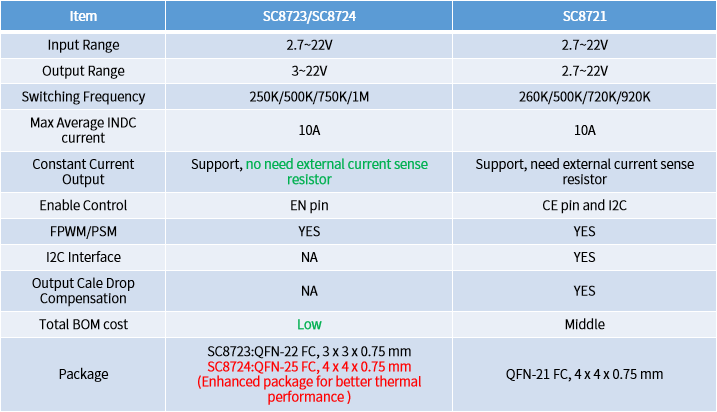

产品对比
