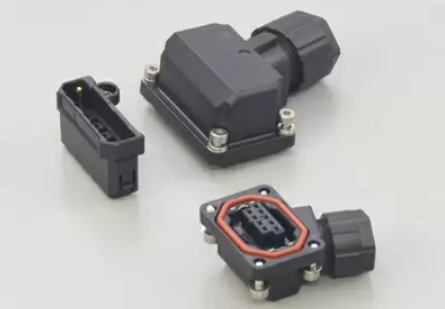

为了对应这种需求，“JN13系列”将总共6针（电源3针，接地1针，制动2针）整合在同一个连接器中（图1），从而减少了用于制动的连接器和电缆。因为电源线和制动信号线之间设有强化绝缘，因此可作为复合连接器安全使用。

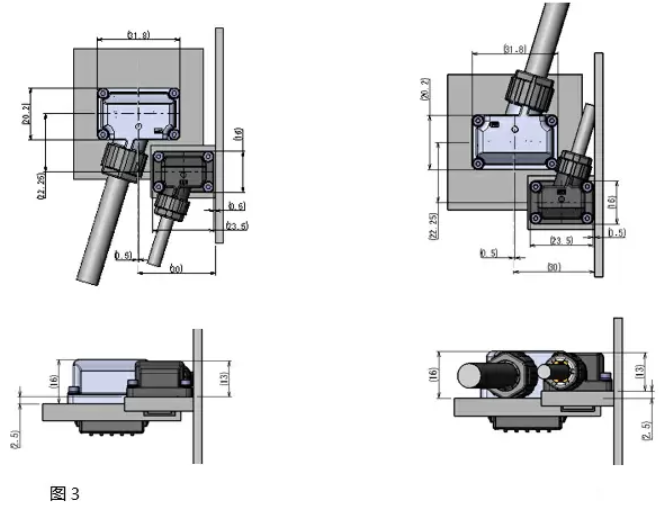

另外，考虑到噪声的影响，还推出了用于编码器的9针连接器。为避免在组装动力／制动用6针连接器时产生干扰，6针连接器和9针连接器均采用斜向拉出的形状（图3）。

插座和插头的嵌合实现了锁螺丝固定外壳的简略固定构造，不仅实现了连接器的小型化，低背化，也实现了高连接性能与高防水性能。固定的同时电气上连接接地端子和金属外壳的构造（图2），在组装连接器的同时，也可以很容易地进行外壳的接地连接。

具有螺丝不容易从外罩脱落的构造，实现了卓越的作业性。根据零件搭载方式的不同，即使使用同一零件的电缆线也可以实现180度方向的翻转，顾客可根据用途选择（图4）。

本产品有助于伺服电机的低背化，由于它是一款可减少电缆的复合连接器，因此特别适用于需要使用制动器的机器人伺服电机。JN13系列的结构

特点

● 全塑料外壳可实现轻量，低成本

● 低背型的锁螺丝嵌合方式，具有高强度，耐震，防水等优点

● 连接器嵌合时IP67防水构造

● 6针连接器是电源和制动器的复合型，也支持强化绝缘

● 以外壳锁螺丝固定可以实现自动接地的构造

● 端子为压接式

● 根据用途的不同，可以选择电缆的引出方向的插头外壳构造

适用市场

● 伺服电机，工作机器，机器人，通信设备等各种产业机器
