Vishay推出新系列小型封装、高容值/高压组合螺丝接头铝电容器
2022-12-01

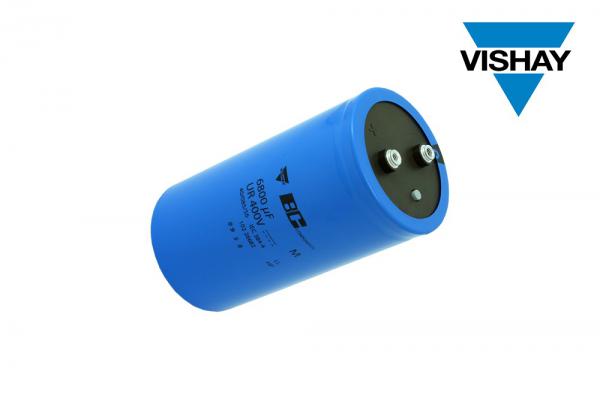

日前，Vishay宣布推出新系列螺丝接头铝电解电容器---202 PML-ST，便于设计师在更小空间内储存更高能量。从35 mm x 60 mm到90 mm x 220 mm，Vishay BCcomponents 202 PML-ST系列电容器有11种小型封装外形尺寸，电容/电压（CV）值高于前代解决方案，+85 °C条件下纹波电流高达49.6 A，ESR低至2 mW，使用寿命长达10,000小时。

日前发布的电解电容器采用蓝色套筒绝缘的圆柱形铝壳，密封盘带有减压装置，具有200 V至450 V额定电压，56 000 µF至15 000 µF高容值/高压组合。例如，2200µF/400 V额定CV器件以前采用65 mm x 105 mm封装，现封装外形尺寸为50 mm x 105 mm。电容器纹波电流和ESR优于前代解决方案类似外形尺寸额定CV器件。例如，4700µF/400 V额定CV器件纹波电流提高12%，ESR降低16%。

作为采用非固态电解液的极化铝电解电容器，器件符合RoHS标准，特别适合要求使用寿命达到10至15年的各种脉冲电源滤波、缓冲和储能应用。典型终端产品包括工业电机驱动、列车和地铁铁路牵引、焊机、暖通空调（HVAC）、UPS、风力发电机和光伏逆变器、医用X光机。

器件规格表：

系列	202 PML-ST
外形尺寸 (直径 x 长度，单位mm)	35 x 60~90 x 220
容量	330 µF~56 000 µF
公差	± 20 %
额定电压	200 V~450 V
温度范围	-40 ℃~+85 ℃
+85℃条件下使用寿命	10 000小时
100 Hz，+85℃条件下纹波电流	2.69 A~49.6 A
100 Hz典型ESR	2 mW~221 mW
100 Hz最大ESR	4 mW~332 mW
10 kHz最大阻抗	4 mW~218 mW
行业标准	IEC 60384-4 / EN 130300
气候类别IEC 60068	40 / 085 / 56

目录库器件备有少量样品。202 PML-ST系列电容器现已实现量产，供货周期18至20周。
