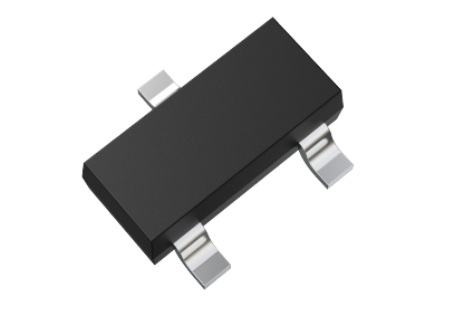

机械式继电器或电机工作时，线圈反电动势会产生浪涌。新品齐纳二极管可防止电子器件受开关浪涌和ESD的影响。此外，与现有系列产品一样，新产品具有低动态电阻和低钳位电压特性，可以很好的吸收浪涌，抑制电子器件上的浪涌电压，有助于提高电子设备的质量。采用了通用SOT-23封装的十款产品，齐纳电压覆盖范围5.6V至36V（典型值），支持大多数电压，可用于各种电压线和安装区域。

注：

[1]@IEC61000-4-5，tp＝8/20μs脉冲

[2]@IEC61000-4-2

应用

● 消费类设备（家用电器，电源等)

● 工业设备（办公自动化设备，电源等）

特性

● 防止微秒级到毫秒级脉冲宽度浪涌电压的影响。

● 低动态电阻和低钳位电压

● 宽齐纳电压产品线：VZ（典型值）＝5.6V至36V

主要规格

注：

[6] 安装在FR4电路板上（25.4×25.4 mm、铜焊盘645 mm2），Ta＝25 °C时，TLP参数：Z0＝50Ω，tp＝100ns，tr＝300ps，平均时间窗口：t1＝30ns至t2＝60ns
