TDK推出的新系列SMT共模扼流圈
2022-06-23

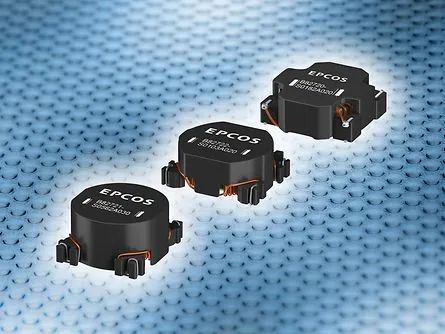

       TDK推出新的B8272*系列爱普科斯 (EPCOS) SMT共模扼流圈。新系列元件有三种型号可供选择,结构均非常紧凑,专为低压应用而开发,设计工作电压48 V AC (50/60 Hz) 和 80 V DC,工作温度为40 °C,连续工作电流范围为1.8 A至19 A,覆盖的电感值范围为0.59 mH至5.6 mH。


该新系列EMC元件的突出亮点之一就是紧凑的尺寸,占板尺寸为12.7 x 12.7 mm至30.99 x 25.4 mm,整体高度仅为5.46 mm至 12.7 mm,具体视产品类型而定。

新元件的设计满足RoHS指令要求,所用材料的防火等级达UL 94 V-0,并且具有相对较高的漏电感(最高可达额定电感值的1.2%),能可靠地抑制共模干扰。

新元件广泛用于包括DC/DC 转换器或低压应用在内的各种场合。

主要应用器

● DC/DC 转换器

● 低压应用

  主要特点和优点

● 最大工作电压分别高达48 V AC (50/60 Hz) 和80 V DC

● 可选SMD版本

● 电流范围:1.8 A至19 A

● 电感值范围:0.59 mH至5.6 mH

● 紧凑尺寸:最小产品占板尺寸为12.7 x 12.7 mm;最低整体高度为5.46 mm
