意法半导体高边开关,小身材,大智慧,高能效
2024-03-12
目标应用包括可编程逻辑控制器、工业 PC外设和数控机床

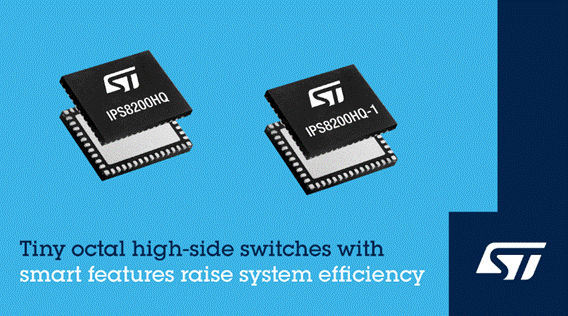

意法半导体新推出的八路高边开关兼备智能功能和设计灵活性,每条通道导通电阻RDS(on)(典型值)仅为110mΩ,保护系统能效,体积紧凑,节省 PCB 空间。


0.7A IPS8200HQ和 1.0A IPS8200HQ-1 可以控制容性负载、阻性负载或感性负载,一边接地,工作电压10.5V-36V,兼容3.3V/5V逻辑输入,用于可编程逻辑控制器 (PLC)、分布式 I/O、工业 PC 外设和计算机数控 (CNC)机床。此外,每个开关可以通过串行接口(SPI)或并行接口连接主控制器,带来更高的系统设计灵活性。

两款开关都集成了设备保护功能,并通过专用诊断引脚指示电压状态,辅助智能系统管理运行。安全保护功能包括每条通道输出过载(OVL)保护、结点过热(OVT)保护、短路保护、欠压锁定 (UVLO),以及接地断开自动关闭功能。诊断输出可以指示电源电压正常、外壳过热、SPI 故障和结过热现象。

此外,这两款器件都集成了 LED 驱动器,以指示每个输出通道的工作状态。100mA嵌入式DC/DC 稳压器为 LED 驱动器、SPI 逻辑和输入电路供电,也可用于光耦合器或数字隔离器等外部组件的电源。

两款开关符合 IEC 61000-4技术标准中关于ESD静电放电、突发和浪涌抗扰度的规定,适用于必须符合IEC 61131-2 标准对工业控制的功能性和 EMC 要求的设备。

IPS8200HQ 和IPS8200HQ-1现已投产,采用 8mm x 6mm DFN48 封装。

意法半导体还提供两个工业级数字输出扩展卡,帮助开发者评估高边开关的功能。
