Diodes 公司推出小尺寸 3.8V-32V 降压转换器,可支持高效率的汽车 PoL 产品应用
2022-03-17
Diodes 公司 (Diodes) (NASDAQ:DIOD) 推出多款符合汽车规格的同步降压转换器。AP6320xQ 与 AP6330xQ 装置的额定电流分别为 2A 和 3A,支持从 3.8V 到 32V 宽大的输入电压范围。适用于汽车负载点 (PoL) 产品应用,包括动力系统、电子仪表板、远程信息处理及信息娱乐系统,还能提高汽车车身电子设备和照明装置,以及先进驾驶辅助系统 (ADAS) 的运作表现。

AP6320xQ 装置整合 125/68mΩ 高/低侧功率 MOSFET,AP6330xQ 装置则整合 70/40mΩ 高/低侧功率 MOSFET,两者皆能提供高效的降压 DC-DC 转换,同时将外部组件维持在最低数量。采用峰值电流模式控制和整合式回路补偿网络,有助于简化部署作业。

这些降压转换器中采用的专属闸极驱动器,可减轻切换节点振铃效应,而不延长 MOSFET 的开启和关闭时间。如此一来便能显著减少切换 MOSFET 通常伴随的高频辐射电磁干扰 (EMI) 噪声。

AP63200Q、AP63203Q、AP63205Q 和 AP63300Q 装置结合有助于缓解 EMI 的频率展频 (FSS) 功能。另有脉冲频率调变 (PFM) 模式,可大幅提升轻载效率水平。其静态电流 (IQ) 为 22μA (典型值),这数值几乎是大多数竞品的一半。这有助提升在轻负载情况下的转换效率水平。

AP63200Q、AP63201Q、AP63300Q 及 AP63301Q 支持 500kHz 的切换频率。AP63203Q 与 AP63205Q 支持 1100kHz,其更快的切换频率可使用更小的配套电感和电容组件,进而更加节省电路板空间,全面降低物料清单 (BOM) 成本。

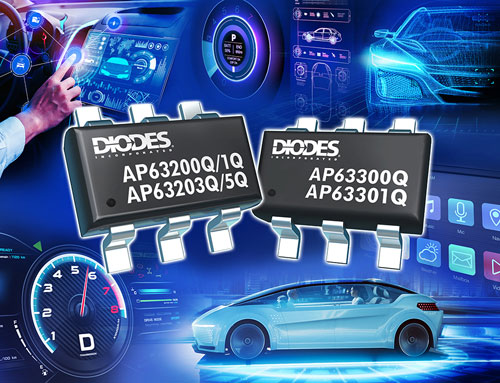

AP6320xQ 与 AP6330xQ 降压转换器系列采用小巧的 TSOT26 封装,工作温度范围为 -40°C 至 +125°C。具备欠压锁定 (UVLO)、输出过电压保护 (OVP) 和热关断等机制,确保持续稳定运作。

AP6320xQ 与 AP6330xQ 符合 AEC-Q100 一级标准,支持 PPAP,在 IATF 16949 认证设施中制造。
