TDK针对动态应用推出高稳定性的GYPRO 4300数字式MEMS陀螺仪
2023-04-03

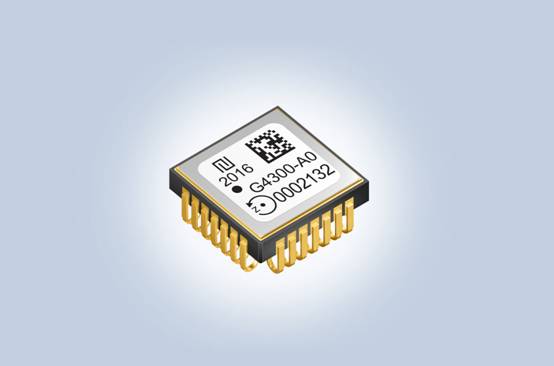

TDK株式会社(东京证券交易所代码:6762)新近推出一款高稳定性和优异抗振动性的数字式MEMS(微机电系统)陀螺仪——Tronics GYPRO®4300。该元件非常适合动态应用,输入范围为±300°/s,支持带宽为200 Hz,延迟为1 ms,并且采用闭环结构,即使在动态环境中也能确保高线性精度和稳定性。

GYPRO4300是Tronics GYPRO4000新型高性能数字式MEMS陀螺仪平台的首款产品原型,而MEMS陀螺仪平台是对最近发布的AXO300闭环数字式加速度计平台的有益补充。

在动态应用中实现精确导航和定位

作为一款微型、数字式和低SWaP(尺寸、重量和功耗)的高性能MEMS陀螺仪,GYPRO4300具有0.5°/h的典型零偏稳定性(最大为2°/h)和0.1°/√h的ARW(陀螺角随机游走),为实现各种动态应用中的新一代精确定位、导航和稳定功能夯实了基础,比如铁路、陆地车辆、VTOL(垂直起降)飞机和UAV(无人机)、海洋和海底系统,以及打钻和测量仪器等。

适用于强振动工况下系统的微型且坚固的陀螺仪

Tronics GYPRO4300陀螺仪采用闭环结构设计,具有高达0.5°/h/g²的优异抗振动性能,适合恶劣工况应用。陀螺仪采用微型密封的J引线陶瓷封装,可确保较长的操作和储存寿命,满足关键应用的严格热循环要求。而且,陀螺仪还嵌入了一个带24位数字SPI接口的完全硬编码的电子设备,能快速集成到INS(惯性导航系统)、IMU(惯性测量单元)以及AHRS(姿态和航向参考系统)。为了尽可能减少多轴应用中的机械交叉耦合,GYPRO4300还提供了3个频率范围。

低SWaP、高性价比、高可靠性的陀螺仪

凭借微型封装和低功耗的特点,Tronics GYPRO4300陀螺仪提供了一种数字化、低成本和低SWaP的替代方案,非常适合用于取代其他笨重、昂贵且耗电的解决方案,比如DTG(动力调谐陀螺仪)和FOG(光纤陀螺仪)。GYPRO4300的固态结构还减少了内部组件数量并降低了系统复杂性,MTBF(平均故障间隔时间)超过1,000,000小时,是现有同等性能DTG和FOG的10倍之多。此外,其内置自检功能不仅能初始验证传感器的完整性,还能实现持续的运行功能测试。

GYPRO4300陀螺仪是对高性能Tronics AXO®300数字式加速度计的有益补充,两者共用SMD J引线陶瓷封装(12 x 12 x 5 mm)并配备相同的数字接口,能低成本集成和组装到印刷电路板 (PCB) 并确保高可靠性,即使在温度骤变的恶劣工况下也不例外。

如有需要,您可直接联系Tronics或专门的授权代理(从欧洲的TEXIM开始)索取GYPRO4300试样和进行评估参考,还可使用基于Arduino的评估套件快速评估传感器。该套件提供多项内置测试功能,如输出读取和记录、重新校准和数字自检。

GYPRO4000陀螺仪平台将很快推出更多新的产品原型,以满足各种特定应用需求,比如精确姿态确定所需的改进的零偏稳定性、更低的ARW和更小的带内噪声。

特性和应用

主要应用

• 地面车辆和火车GNSS辅助定位和导航用的INS(惯性导航系统)
• UAV和e-VTOL用的AHRS(姿态和航向参考系统)
• 船舶动态定位用的MRU(运动参考单元)
• 精密机器人和远程操作车辆用的IMU(惯性测量单元)
• 稳定系统
• 测试仪器

主要特点和优势

• 测量范围为±300 °/s,单轴陀螺仪
• 零偏稳定性:0.5 °/h(典型值),2 °/h(最大值)
• 陀螺角随机游走:0.10 °/√h
• 抗振动性能:0.5 °/h/g²
• 延迟:≤1 ms
• 平均故障间隔时间 (MTBF):>1,000,000小时
• 24位数字SPI接口
