罗德与施瓦茨推出全新PVT360A一体式解决方案
2023-02-21
       罗德与施瓦茨推出全新PVT360A一体式解决方案,适用于FR1基站、小基站和射频元器件的表征和生产测试

       为了对各种类型的5G FR1基站和小基站进行高速、高吞吐量测试,以及对射频元器件进行表征或生产测试,罗德与施瓦茨(以下简称“R&S”公司)新推出R&S PVT360A性能矢量测试仪。在一个相对小的占用尺寸内,这台紧凑的单表凭借其优良的信号生成和分析性能满足了测试信号中最小的误差矢量幅度(EVM)和高测试吞吐量等测试项目的苛刻要求。可选的第二路信号发生和分析模块可以实现多端口元器件测试,支持True MIMO测试或直接将测试能力提高一倍。

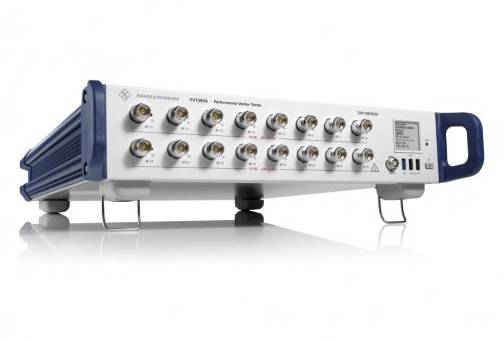

图:R&S PVT360A为例如5G基站生产测试应用,实现相对小的空间和优良性能的完美结合。

       罗德与施瓦茨推出了新款R&S PVT360A性能矢量测试仪。这是一款VSG/VSA单表测试仪,为FR1基站、小基站测试和射频元器件的生产和表征进行了优化,满足了3GPP R15后续演进版本R16和R17对 5G NR FR1基站和小基站测试提出的日益苛刻的要求。该仪器的频率范围从400 MHz到8 GHz,不仅涵盖了所有5G FR1频率范围,而且还扩展到北美的最高7.125 GHz非授权频段。500 MHz的最大信号带宽远超5G FR1的最大100 MHz,支持带外和相邻信道泄漏比(ACLR)测量。

       为了实现最大的测试吞吐量,两路独立的信号发生和分析模块实现了快速的并行测量,每一路都支持八个并行的全双工测试端口,每路测试信号输出可以广播到所有八个端口,信号输入选择可以在10微秒内实现端口间的快速切换,以便对并行或多端口设备进行顺序分析,并且发射和接收测试可以并行完成。同时,R&S PVT360A优化了测试序列,以减少结果处理之间的任何空闲时间。安装第二个通道后,用户可以对信号进行True MIMO 2x2并行测试,而非顺序测试。可选的智能通道模式将R&S PVT360A划分为多达8个独立的虚拟仪器,每个都支持独立的输出信号和输入测量。信号生成和分析模块在各虚拟仪器之间共享,所有的计算和处理都得到优化的资源调度。

       根据大多数生产测试要求,符合5G NR R15/16/17标准的信号,要满足支持所有典型的基站发射机和接收机测试:如EVM、输出功率或频率误差等测试项目。特别是在元器件表征应用中,开发人员需要寻找最佳性能的测试信号。R&S PVT360A信号发生模块的低EVM为最小的测量不确定性提供了高精度的测试信号。如果需要额外的信号生成要求,可以使用基于PC的波形产生软件WinIQSIM2创建定制的波形。对于额外的信号分析要求,可以利用R&S VSE Vector Signal Explorer这一基于PC的信号分析软件来完成。

       为了满足价格敏感的生产测试市场对单表的各种不同要求,R&S PVT360A配置选择支持从频率400 MHz到6 GHz,带宽250 MHz,具有8个测试端口的单路信号发生和分析模块的配置,到每个都具有8 GHz频率和500 MHz带宽的完整双路配置。所有的升级都通过激活码进行,可以即时安装。

       新的R&S PVT360A性能矢量测试仪现在可以从罗德与施瓦茨获得。欲了解更多信息,请访问: https://www.rohde-schwarz.com/product/pvt360a
