テクはEA-BIM 20005電池インピーダンス分析器を発売し、電池テストを効率的で正確な新時代へと導いた
2025-06-12
テックは本日、電池の品質と性能に対してより高い要求を持つ業界を支援し、業界の革新を推進するために設計されたEA-BIM 20005電池インピーダンス分析器を発表した。EA-BIM 20005はその卓越した性能と革新的な技術によって、リチウムイオン電池の電気セルの品質検査のために新しい業界標準を確立し、電池業界がより効率的で正確なテストの新時代に進むのを助けた。
電池技術の急速な発展に伴い、リチウムイオン電池の電気セルの品質と信頼性を確保することが重要である。検証エンジニアと品質エンジニアは巨大な時間圧力の下で働いて、測定精度、高スループット、および広い周波数範囲、異なる荷電状態（SOC）と熱条件下で電池インピーダンス試験を行う需要を両立する必要がある。適切な機器の選択は最初のステップにすぎません。既存のワークフローにシームレスに統合することは、パフォーマンスと生産性を維持するために重要です。EA−BIM 20005は、これらの課題に直面し、バッテリテスト効率のための新しい基準を確立した。
図1.EA−BIM 20005電池インピーダンス解析器は電気化学インピーダンススペクトル（EIS）測定のための20のチャンネルを提供し、温度センサのための20のチャンネルを加えた。
深い洞察と再現性のあるテスト結果
EA-BIM 20005-10-20モデルは、1 mHzから10 kHzまでの周波数範囲を有する広帯域電気化学インピーダンススペクトル（EIS）機能を提供する。固定された1 kHzシステムよりも広い範囲でより豊富な情報を提供することができ、さまざまな条件下での電池セルの挙動を包括的に分析することができます。このシステムの交流励起は10 A（ピーク）に達することができ、円筒形、軟包、四角形アルミニウムシェル電気コアのテストに適している。
EA−BIM 20005の各EISチャネルには、高精度4線制PT 100温度測定チャネルが設けられている。この統合により、インピーダンスとセル温度を同時に追跡することができ、バッテリの性能と健康状態をより包括的に理解することができます。
EA−BIM 20005は、循環試験システムとシームレスに連携するために設計されている。設備の自機電力レベルは+/-1 Aの電流による電気コアの充放電を実現することができる。より高い電流要件のために、EA-BCTSなどの大電力バッテリテストシステムと併用することもできます。さらに、このシステムは、テストごとにケーブルを切断/再接続する必要がないように、バッテリテスタの配線と電力レベルの影響を識別することができるように、常に接続状態を維持することができます。

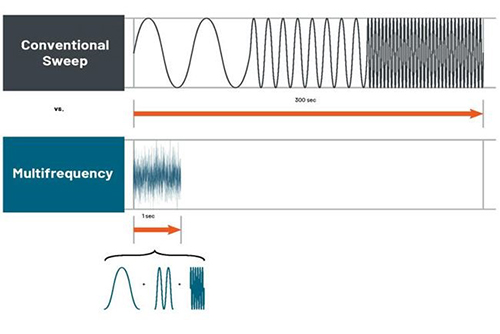

図2.図には、従来のスイープインピーダンス測定には300秒かかる可能性があり、先進的な多周波測定技術には1秒しかかからないことが示されている。
EIS測定システムを容易に統合
EA-BIM 20005は先進的なマルチサイン励起技術を搭載し、複数の周波数で同時にインピーダンス測定を行うことができる。この革新により、システムは従来のスイープ方法に比べて数百倍高速になります。スイープ測定も実行でき、ユーザーに柔軟なテスト方法の選択を提供します。最大20チャネルの高速多重テスト能力により、EA-BIM 20005はバッテリテストのスループットに新しい基準を確立した。

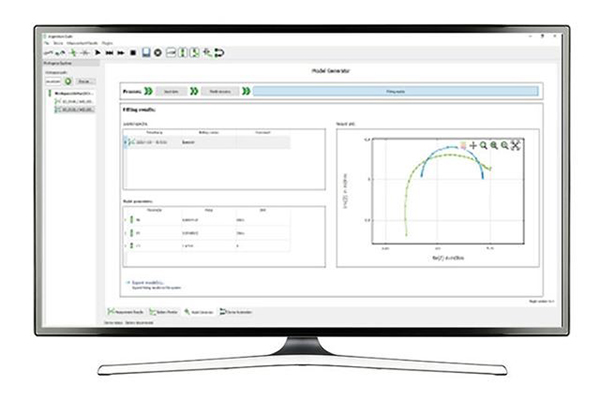

図3.PC表示画面には機器付属のソフトウェアが展示されている。このソフトウェアは、テストと分析結果を構成するために使用されます。デバイスはUSB経由でPCに接続されている。
EA-BIM 20005にはPCソフトウェアが付属しており、バッテリインピーダンス試験プロセスを簡略化することができる。ユーザーは簡単に設定を設定でき、組み込みの視覚化および分析ツールを使用して測定結果を評価し、優先ファイル形式で結果を記録することができます。このソフトウェアは標準的なスイープ測定をサポートするだけでなく、高速多正弦波測定をサポートし、さまざまなテスト要件を満たしています。また、動的な動作条件（たとえば充放電電流の重畳）で測定することもできます。
EA−BIM 20005は、PCに接続するためのUSBデバイスポートと、バッテリサイクル自動化試験システムに統合するためのCANバスとを含む業界標準インタフェースを有する。これらのインタフェースにより、カスタムテスターと既存のテストワークフローに容易に統合できることが保証されます。
3 Uのコンパクトなフォームファクタの中の20個のEIS測定チャネルにより、EA-BIM 20005は優れたチャネル密度を持ち、テスト環境のために貴重なメサと地上空間を節約しています。また、その低消費電力（<60 W）は能動冷却を必要としない。
おわりに
EA-BIM 20005バッテリインピーダンスアナライザは、電気検証エンジニア、品質保証エンジニア、システムエンジニアにとって転覆的な製品である。高スループットのバッテリインピーダンス測定により、リチウムイオンバッテリの電気コア品質の迅速かつ正確な洞察を提供し、バッテリテストのワークフローの効率と信頼性を向上させます。その広帯域EIS能力、集積温度測定、シームレスな循環テスト集積、先進的な多正弦波励起技術及びユーザーフレンドリーなソフトウェアは、現代の電池インピーダンス測定に不可欠なツールとなる。業界標準インタフェースとコンパクトで省エネな設計により、EA-BIM 20005は電池インピーダンス測定に新たなベンチマークを樹立することが期待されている。
